2026-05-03/Drew Hanover
Der umfassende Leitfaden 2026 zu Technologien fuer Brandvermeidung und Branderkennung in Industrieumgebungen
Industrielle Brandvermeidung ist nicht eine einzelne Technologie. Sie ist ein System aus mehreren Signalen.
Ein Rauchmelder erkennt Rauch, nachdem die Verbrennung begonnen hat. Ein Flammenmelder erkennt die Strahlung einer Flamme. Ein Gasdetektor erkennt brennbare oder giftige Gase, bevor daraus ein Brand- oder Explosionsrisiko wird. Eine Waermebild-Monitoring-Kamera erkennt ungewoehnliche Waerme, bevor Rauch oder Flammen sichtbar sind. Ein Temperaturfuehler misst einen Prozesspunkt. Videobasierte Branderkennung ueberwacht sichtbaren Rauch und sichtbare Flammen in einer Szene.
Jede Technologie ist nuetzlich. Keine sieht alles.
Das richtige System haengt davon ab, was brennen kann, wie der Fehler normalerweise entsteht, wie schnell sich das Ereignis entwickelt, ob Menschen den Bereich sicher inspizieren koennen und welche Aktion ein Alarm ausloesen soll.
Dieser Leitfaden vergleicht die wichtigsten Technologien fuer Brandvermeidung und Branderkennung in Industrieumgebungen im Jahr 2026, einschliesslich Rauchmeldern, Ansaugrauchmeldern, Gasdetektion, Flammendetektion, videobasierter Branderkennung, Infrarot-Monitoring, Temperaturfuehlern und linearer Waermedetektion.
Die kurze Antwort
Fuer die meisten Industrieanlagen ist ein mehrschichtiges Konzept die beste Loesung.
| Technologie | Was sie erkennt | Am besten geeignet fuer | Verwenden, wenn | Wichtigste Grenze |
|---|---|---|---|---|
| Punktfoermige Rauchmelder | Rauch am Montageort des Melders | Bueros, elektrische Raeume, kleinere geschlossene Bereiche | Rauch den Melder zuverlaessig erreicht | Langsam oder unzuverlaessig bei hohen Decken, starker Luftstroemung, Staub und offenen Bereichen |
| Linien- oder Strahlrauchmelder | Rauch, der einen optischen Strahl kreuzt | Lager, Atrien, grosse offene Raeume | Punktmelder an der Decke schwer zu installieren oder zu warten sind | Ausrichtung, Hindernisse, Staub und Gebaeudebewegung koennen die Leistung beeinflussen |
| Ansaugrauchmelder | Sehr kleine Rauchpartikel in angesaugter Luft | Rechenzentren, Kuehllager, hochwertige Raeume, Bereiche mit starker Luftstroemung, manche raue Industriezonen | Sehr fruehe Rauchwarnung oder bessere Probenahme in schwierigen Bereichen noetig ist | Rohrplanung, Filtration, Luftstroemung und Wartung sind entscheidend |
| Videobasierte Branderkennung | Sichtbarer Rauch, Flammen, Rauchfahnenbewegung oder Brandverhalten | Hohe Decken, Aussenbereiche, halboffene Bereiche, vorhandene CCTV-Abdeckung | Bediener fruehe visuelle Erkennung und Alarmverifikation brauchen | Benotigt Sichtlinie und sichtbare Hinweise auf Rauch oder Flammen |
| Flammenmelder | UV-, IR-, UV/IR- oder IR3-Strahlung einer Flamme | Kraftstoffhandling, Turbinen, Tanklager, Lackierkabinen, Chemiebereiche, Hangars | Eine Flamme in Sekunden erkannt werden muss | Erkennt meist Zuendung, nicht Waerme vor der Zuendung |
| Gasdetektoren | Brennbares Gas, giftiges Gas, Sauerstoffmangel, Off-Gas | Oel und Gas, Chemie, Batterieraeume, Abwasser, Kaelteanlagen, Wasserstoff, enge Raeume | Gasfreisetzung ein glaubwuerdiger Vorlaeufer oder eine Gefahr ist | Muss zum Gas, zur Platzierung, zur Lueftung und zur Kalibrierung passen |
| Infrarot-Waermebild-Monitoring | Oberflaechentemperatur und ungewoehnliche Waermemuster | Foerderer, Lager, Motoren, Schaltschranke, Leitungen, Halden, BESS, Oefen, Trockner | Waerme vor Rauch oder Flammen erkannt werden soll | Benotigt Sichtlinie zur ueberwachten Oberflaeche |
| Temperaturfuehler | Temperatur an einem Kontaktpunkt | Prozessbehaelter, Oefen, Trockner, Lager, Tanks, Rohre, Maschineninnenbereiche | Ein bekannter Punkt genaue Steuerung oder Abschaltlogik braucht | Deckt keine benachbarten Anlagen oder unbekannten Hotspots ab |
| Lineare Waermedetektion | Waerme entlang eines Kabelwegs | Kabeltrassen, Foerderer, Tunnel, Regale, Staubabsaugung, raue Bereiche | Kontinuierliche Waermedetektion entlang eines Pfads noetig ist | Festtemperaturkabel alarmiert meist erst nach Erreichen eines Schwellenwerts |
Wenn das Ziel normgerechte Personensicherheit ist, beginnt die Planung mit der Brandmeldeanlage und den Anforderungen der zustaendigen Behoerde.
Wenn das Ziel Brandvermeidung ist, beginnt die Planung frueher in der Ereigniskette. Dann geht es um Waerme, Gas, Reibung, elektrische Fehler, Schwelbrand und Prozessbedingungen, die vor sichtbarem Feuer entstehen.
Denken Sie in Brandphasen
Eine praktische Auswahlfrage lautet: Welche Phase des Ereignisses soll erkannt werden?
| Phase der Brandentwicklung | Was passieren kann | Technologien, die helfen koennen | Praktisches Ziel |
|---|---|---|---|
| Ungewoehnlicher Zustand | Lagerreibung, Bandschlupf, ueberlasteter Motor, lose elektrische Verbindung, blockierte Kuehlung, Chemikalienfreisetzung | Infrarot-Monitoring, Temperaturfuehler, Gasdetektion, Condition Monitoring | Zuendung verhindern oder frueh abschalten |
| Waermeaufbau | Oberflaechentemperatur steigt ueber normal | Infrarot-Monitoring, Temperaturfuehler, lineare Waermedetektion | Heisse Anlage oder heisses Material vor Rauch finden |
| Off-Gas oder Dampf | Brennbare, giftige oder batteriebezogene Gase entstehen | Gasdetektoren, ansaugende Gasdetektion, Lueftungssteuerung | Lueften, isolieren, evakuieren oder abschalten |
| Schwelbrand | Kleine Partikel oder frueher Rauch sind vorhanden | Ansaugrauchmelder, Punktmelder, Strahlrauchmelder, videobasierte Raucherkennung | Untersuchen, bevor offene Flammen entstehen |
| Sichtbarer Rauch oder Flamme | Rauchfahne, Flammenflackern, sichtbares Brandverhalten | Videobasierte Branderkennung, Flammenmelder, Rauchdetektion | Schnell alarmieren und Standort verifizieren |
| Brandreaktion | Brand ist bestaetigt oder Loeschanlage wird benoetigt | Brandmeldezentrale, Loeschanlage, Sprinkler, Spruehflut, SPS-Abschaltung, Notfallplan | Menschen, Anlagen und Einsatzkraefte schuetzen |
Je frueher eine Technologie in dieser Kette sitzt, desto mehr wirkt sie wie Praevention. Je spaeter sie sitzt, desto mehr wirkt sie wie Erkennung und Reaktion.
Kostenbereiche fuer die Planung
Die folgenden Zahlen sind Planungsbereiche, keine Angebote. Die installierten Kosten haengen von Ex-Zulassungen, Verkabelung, Leerrohren, Zentralen, Netzwerkinfrastruktur, Engineering, Genehmigungen, Inbetriebnahme und Wartung ab. Verstehen Sie sie als Budgetsignale fuer Projekte im Jahr 2026.
| Technologie | Typischer Hardwarebereich | Typischer installierter Systembereich | Kostentreiber |
|---|---|---|---|
| Punktfoermiger Rauchmelder | 50 bis 250 USD pro Geraet fuer viele kommerzielle Melder | 100 bis 250+ USD pro Melder, komplette Systeme oft nach Gebaeudeumfang | Adressierbar vs. konventionell, Deckenzugang, Kapazitaet der Zentrale, Pruefanforderungen |
| Strahlrauchmelder | 800 bis 2.500+ USD pro Strahl | 2.000 bis 8.000+ USD pro geschuetztem Bereich | Montagehoehe, Ausrichtung, Zugang, Reflektorentfernung, Umgebungsstabilitaet |
| Ansaugrauchmelder | 2.000 bis 8.000+ USD pro Detektor | 5.000 bis 25.000+ USD pro Zone | Rohrnetzplanung, Filtration, Ansaugbohrungen, Inbetriebnahme, Integration |
| Videobasierte Branderkennung | 1.000 bis 5.000+ USD pro Kamera oder Softwarekanal | 2.500 bis 10.000+ USD pro Sichtpunkt | Kameraqualitaet, Analytik-Lizenzen, Beleuchtung, Netzwerk, VMS- und Alarmintegration |
| Flammenmelder | 2.000 bis 7.000+ USD pro zertifiziertem Melder | 5.000 bis 15.000+ USD pro Punkt | Meldertyp, Ex-Zulassung, Edelstahlgehaeuse, Testlampen, Sichtfeld |
| Gasdetektor | 500 bis 3.500+ USD pro festem Punkt | 5.000 bis 100.000+ USD fuer komplette Systeme | Gasart, Sensortechnik, Kalibrierung, Controller, Voting-Logik, Mapping |
| Infrarot-Waermebild-Monitoring | 3.500 bis 15.000+ USD pro radiometrischer Kamera | 5.000 bis 25.000+ USD pro ueberwachter Zone | Aufloesung, Analytik, Gehaeuse, Sichtfeld, SPS/VMS-Integration, Support |
| Temperaturfuehler oder RTD | 25 bis 350+ USD fuer einfache Sensoren, 500 bis 3.000+ USD mit Smart-Transmittern | 500 bis 5.000+ USD pro Punkt | Thermowells, Ex-Zulassungen, Kabellaeufe, Transmittertyp, Steuerungsintegration |
| Lineare Waermedetektion | Oft nach Kabellaenge, Controller und Streckenplanung berechnet | 5.000 bis 50.000+ USD pro geschuetztem Weg oder Bereich | Kabellaenge, Manteltyp, Zonenmodule, raue Umgebung, Zugaenglichkeit |
Oeffentliche Preisbeispiele unterscheiden sich stark. Ein einfacher Temperatursensor kann unter 100 USD kosten, waehrend ein Smart-Transmitter fuer Ex-Bereiche mehrere tausend USD kosten kann. Zertifizierte IR3-Flammenmelder liegen haeufig im niedrigen Tausenderbereich. Ansaugrauchmelder-Zentralen koennen von einigen tausend USD bis deutlich ueber 7.000 USD kosten, bevor Rohrnetz und Installation dazukommen. Feste Waermebildkameras fuer Monitoring koennen unter 5.000 USD starten und deutlich ueber 14.000 USD liegen, bevor Software und Integration hinzukommen.
Der richtige Vergleich ist nicht nur der Geraetepreis. Entscheidend ist der Preis pro sinnvoll abgedecktem Risiko.
Punktfoermige Rauchmelder
Punktfoermige Rauchmelder sind die klassische Branddetektion, die die meisten Menschen kennen. Sie sind meist photoelektrisch, ionisationsbasiert oder Multi-Kriterien-Melder und werden mit einer Brandmeldezentrale verbunden.
Industrielle Systeme verwenden oft adressierbare Geraete, damit Bediener und Einsatzkraefte den genauen Melderstandort sehen. Anbieter in dieser Kategorie sind unter anderem Notifier by Honeywell, System Sensor, Siemens, Apollo, Hochiki, Edwards und weitere.
Verwenden Sie punktfoermige Rauchmelder, wenn:
- Der Bereich geschlossen genug ist, damit Rauch den Melder erreicht.
- Der Melder sicher montiert, getestet, gereinigt und ersetzt werden kann.
- Staub, Dampf, Aerosole und Prozessemissionen keine staendigen Fehlalarme ausloesen.
- Das Ziel normgerechte Gebaeudebranderkennung und Personensicherheit ist.
Erwarten Sie nicht, dass punktfoermige Rauchmelder jedes industrielle Problem loesen. In grossen Lagerhallen, Prozessbereichen mit hohen Decken, staubigen Produktionszonen, Aussenbereichen und Umgebungen mit starker Luftstroemung kann Rauch verduennen, schichten oder am Melder vorbeiziehen.
Vor- und Nachteile punktfoermiger Rauchmelder
| Vorteile | Nachteile |
|---|---|
| Bekannt, normgerecht, breit unterstuetzt | Kann spaet reagieren, wenn Rauch den Melder nicht erreicht |
| Niedrigere Geraetekosten als viele Sonderloesungen | Staub, Feuchtigkeit, Dampf und Aerosole koennen Fehlalarme verursachen |
| Einfache Integration in Brandmeldeanlagen | Hohe Decken und schwieriger Zugang erschweren die Wartung |
| Adressierbare Systeme liefern genaue Standortinformation | Erkennt meist erst, nachdem Verbrennung begonnen hat |
Empfehlung: Verwenden Sie punktfoermige Rauchmelder dort, wo die Umgebung passt. Verlassen Sie sich aber nicht allein auf sie fuer Foerderer, Halden, Leitungen, gefaehrliche Prozessbereiche oder Hochrisiko-Maschinen.
Strahlrauchmelder
Strahlrauchmelder senden einen optischen Strahl durch einen grossen offenen Bereich und alarmieren, wenn Rauch den Strahl abschwaecht. Sie werden haeufig eingesetzt, wenn Punktmelder schwer zu installieren oder zu warten sind.
System Sensor OSI Strahlrauchmelder sind ein Beispiel. Strahlrauchmelder sind auch bei vielen anderen Brandmeldeherstellern und Integratoren verbreitet.
Verwenden Sie Strahlrauchmelder, wenn:
- Ein grosser offener Bereich hohe Decken hat.
- Rauch wahrscheinlich aufsteigt und durch den Strahlweg zieht.
- Weniger Geraete besser sind als viele Punktmelder.
- Eine stabile Struktur fuer die Ausrichtung vorhanden ist.
Vermeiden Sie Strahlrauchmelder dort, wo Krane, wechselnde Lagerung, Staubablagerungen, Vibration, Sonnenlicht oder Gebaeudebewegung den Strahl blockieren oder stoeren.
Empfehlung: Strahlrauchmelder sind nuetzlich fuer grosse Innenraeume. Sie bleiben aber Rauchdetektion. Sie erkennen keine heissen Lager, ueberlasteten Motoren oder heisses Material vor der Verbrennung.
Ansaugrauchmelder
Ansaugrauchmelder, oft ASD oder Air Sampling Smoke Detection genannt, ziehen aktiv Luft durch ein Rohrnetz in einen Detektor. Da sie kontinuierlich Luftproben nehmen und sehr empfindlich sein koennen, koennen sie sehr geringe Rauchmengen frueher erkennen als viele passive Melder.
Haeufige Anbieter sind Xtralis VESDA, Siemens Ansaugrauchmelder, Fike Air Sampling Systems, Notifier FAAST, Kidde AirSense und weitere.
Verwenden Sie Ansaugrauchmelder, wenn:
- Betriebsunterbrechungen teuer sind und sehr fruehe Rauchwarnung wertvoll ist.
- Luftstroemung die normale Rauchmelderplatzierung erschwert.
- Der Bereich fuer Wartung schwer zugaenglich ist.
- Der geschuetzte Wert hoch ist, etwa Rechenzentrum, elektrischer Raum, Schaltanlagenraum, Kuehllager, Reinraum, Archiv oder BESS-Gehaeuse.
- Ansaugrohre richtig geplant und gewartet werden koennen.
Industrielles ASD kann in rauen Bereichen funktionieren, aber Modell und Filtration sind entscheidend. Xtralis beschreibt zum Beispiel den VESDA VLI als Industriegeraet fuer raue Umgebungen mit Filtration und IP66-Gehaeuse. Das ist etwas anderes, als einen Reinraumdetektor in einen schmutzigen Prozessbereich zu setzen.
Vor- und Nachteile von Ansaugrauchmeldern
| Vorteile | Nachteile |
|---|---|
| Sehr fruehe Warnung bei Rauch oder Partikeln | Rohrplanung ist entscheidend |
| Ansaugpunkte koennen schwer zugaengliche Bereiche abdecken | Filter und Ansaugbohrungen brauchen Wartung |
| Mehrstufige Alarme unterstuetzen Untersuchung vor Vollalarm | Staubige oder schmutzige Bereiche brauchen passende Detektoren und Filtration |
| Stark fuer hochwertige Bereiche und starke Luftstroemung | Misst keine Oberflaechentemperatur oder mechanische Waerme direkt |
Empfehlung: Verwenden Sie ASD dort, wo sehr fruehe Rauchwarnung wichtig ist, besonders in hochwertigen geschlossenen Bereichen. Kombinieren Sie es mit Thermo- oder Gasueberwachung, wenn der glaubwuerdige Fehler mit Waerme oder Off-Gas vor Rauch beginnt.
Videobasierte Branderkennung
Videobasierte Branderkennung nutzt sichtbare Kameras, Infrarotbeleuchtung oder Analytik auf vorhandenen CCTV-Feeds, um Rauch, Flammen, Rauchfahnenbewegung, Flackern oder andere sichtbare Brandmerkmale zu erkennen.
Bosch AVIOTEC ist ein bekanntes dediziertes System fuer videobasierte Branderkennung. Bosch beschreibt AVIOTEC 8000i IR als System mit KI-Algorithmen und Infrarotbeleuchtung zur Erkennung von Rauch und Flammen in anspruchsvollen Industrieumgebungen. Fike Video Analytics ist ein weiteres Beispiel mit Flammen-, Rauch- und Oelnebel-Erkennung. AVIAN bietet ausserdem AVIAN Vision, das KI-basierte Rauch- und Flammenerkennung auf vorhandene CCTV-Kameras anwendet.
Videobasierte Branderkennung ist nuetzlich, weil die Kamera den Entstehungsbereich direkt beobachtet. Sie kann in grossen Hallen, halboffenen Bereichen, Aussenlagern, Recyclinghoefen, Lagerhallen, Ladebereichen und Raeumen gut funktionieren, in denen Rauch einen Deckenmelder nicht schnell erreicht.
Den Unterschied zwischen kamerabasierter Branderkennung und Thermomonitoring haben wir ausfuehrlicher in Feueralarm-Kamera vs. Waermebild-Monitoring-Kamera behandelt.
Vor- und Nachteile videobasierter Branderkennung
| Vorteile | Nachteile |
|---|---|
| Ueberwacht grosse Bereiche von einem praktischen Montagepunkt | Benotigt Sichtlinie |
| Gibt Bedienern visuelle Verifikation | Benotigt meist sichtbaren Rauch oder sichtbare Flammen |
| Kann in manchen Faellen vorhandene CCTV-Abdeckung nutzen | Beleuchtung, Kamerawinkel, Hindernisse und Wetter sind wichtig |
| Nuetzlich bei hohen Decken, offenen Bereichen und Aussenlagern | Analytik muss gegen Fehlalarme abgestimmt werden |
Empfehlung: Verwenden Sie videobasierte Branderkennung dort, wo sichtbarer Rauch oder sichtbare Flammen schnell erkannt werden sollen. Sie ist besonders wertvoll, wenn Bediener ein Ereignis verifizieren muessen, bevor ein Team in einen gefaehrlichen Bereich geschickt wird.
Flammenmelder und IR-Punkt-Flammenmelder
Flammenmelder ueberwachen Strahlung einer Flamme. Sie sind haeufig in Oel und Gas, Chemie, Kraftstoffhandling, Turbinen, Hangars, Lackierkabinen, Munition, Wasserstoffsystemen und anderen Anwendungen, in denen eine Flamme in Sekunden eskalieren kann.
Wichtige Typen sind:
- UV-Flammenmelder, die ultraviolette Strahlung von Flammen erkennen.
- IR-Flammenmelder, die Infrarotstrahlung von Flammen erkennen.
- UV/IR-Flammenmelder, die UV- und IR-Erkennung kombinieren, um Fehlalarme zu reduzieren.
- IR3- oder Triple-IR-Flammenmelder, die mehrere Infrarotbaender vergleichen und haeufig fuer Kohlenwasserstoffflammen eingesetzt werden.
- Multi-Spektrum-IR-Flammenmelder, die mehrere IR-Kanaele und Signalverarbeitung fuer bessere Unterscheidung nutzen.
Anbieter sind unter anderem Det-Tronics, Honeywell, MSA, Dräger, Spectrex, Emerson Rosemount, Fike und Crowcon.
Ein IR-Punktmelder im Brandschutz meint meistens einen optischen Flammenmelder, der einen Bereich auf Flammenstrahlung ueberwacht. Das ist nicht dasselbe wie eine Waermebild-Monitoring-Kamera. Ein IR3-Flammenmelder kann sehr schnell alarmieren, sobald eine Flamme existiert. Eine radiometrische Waermebildkamera misst Oberflaechentemperatur, bevor zwingend eine Flamme vorhanden ist.
Vor- und Nachteile von Flammenmeldern
| Vorteile | Nachteile |
|---|---|
| Sehr schnelle Reaktion auf offene Flamme | Erkennt normalerweise keine Waerme vor der Zuendung |
| Stark fuer Kraftstoff- und Ex-Anwendungen | Sichtfeld muss sauber geplant werden |
| Mit Ex-Zulassungen verfuegbar | Schweissen, Heissarbeit, Reflexionen und Sonne beeinflussen die Auswahl |
| Kann Loeschung, Abschaltung oder Spruehflut ausloesen | Brennstoffart ist entscheidend, einschliesslich Kohlenwasserstoff, Wasserstoff und Metallbrand |
Empfehlung: Verwenden Sie Flammenmelder dort, wo offene Flammen sofort erkannt werden muessen. In kraftstoffreichen oder explosionsgefaehrdeten Bereichen sollten sie mit Gasdetektion und geplanter Abschaltlogik kombiniert werden.
Gasdetektoren
Gasdetektion ist Brandvermeidung, wenn das Gas vor der Zuendung auftritt. Sie ist auch Personensicherheit, wenn das Gas giftig ist, Sauerstoff verdraengt oder explosiv ist.
Haeufige Kategorien sind:
- Detektion brennbarer Gase, etwa Methan, Propan, Wasserstoff, Loesungsmitteldaempfe oder LEL-Ueberwachung.
- Detektion giftiger Gase, etwa Kohlenmonoxid, Schwefelwasserstoff, Ammoniak, Chlor, Fluorwasserstoff oder prozessspezifische Gase.
- Sauerstoffueberwachung, bei Mangel oder Anreicherung.
- Open-Path-Gasdetektion, die einen Strahlweg ueber einen grossen Bereich ueberwacht.
- Mobile Gasdetektion, die Mitarbeitende bei Zutritt, Wartung und Notfallreaktion nutzen.
Anbieter sind unter anderem Honeywell Gas and Flame Detection, Dräger industrielle Gasdetektion, MSA fixed gas and flame detection, Emerson Rosemount, Teledyne Gas and Flame Detection, RKI Instruments, Industrial Scientific und weitere.
Verwenden Sie Gasdetektion, wenn:
- Brennbares Gas oder Dampf vor einer Zuendung austreten kann.
- Batterie-, Chemie-, Kaelte-, Abwasser-, Wasserstoff- oder Kraftstoffprozesse gefaehrliche Gase erzeugen koennen.
- Lueftung, Abschaltung oder Evakuierung von der Gaskonzentration abhaengt.
- Die Anlage ein Fire-and-Gas-System braucht, nicht nur ein Rauchmeldesystem.
Bei BESS kann Gasdetektion besonders wichtig sein, weil Off-Gas vor sichtbarem Rauch oder sichtbarer Flamme auftreten kann. Diesen mehrschichtigen Ansatz behandeln wir in Batteriespeichersysteme mit Infrarotkameras ueberwachen.
Vor- und Nachteile von Gasdetektoren
| Vorteile | Nachteile |
|---|---|
| Kann einen gefaehrlichen Vorlaeufer vor der Zuendung erkennen | Muss fuer das konkrete Gas ausgewaehlt werden |
| Kann Lueftung, Isolation, Abschaltung oder Evakuierung ausloesen | Sensorplatzierung haengt von Gasverhalten und Luftstroemung ab |
| Kritisch fuer brennbare und giftige Gefahren | Kalibrierung, Bump-Tests und Sensorlebensdauer sind wichtig |
| Unterstuetzt Fire-and-Gas-Systemdesign | Erkennt allein keine heissen Lager, Rauch oder Flamme |
Empfehlung: Verwenden Sie Gasdetektion, wenn die glaubwuerdige Gefahr Brenngas, giftiges Gas, Sauerstoffrisiko oder Batterie-Off-Gas umfasst. Behandeln Sie sie nicht als Ersatz fuer Rauch-, Flammen- oder Waermedetektion.
Infrarot-Waermebild-Monitoring
Infrarot-Waermebild-Monitoring misst Oberflaechentemperatur. Eine feste Waermebildkamera kann Anlagen, Material und Prozessbereiche kontinuierlich beobachten und alarmieren, wenn Waerme einen Schwellenwert ueberschreitet oder vom normalen Verhalten abweicht.
Hier unterscheidet sich Thermomonitoring von Rauch- und Flammenerkennung. Es kann ungewoehnliche Waerme erkennen, bevor sichtbarer Rauch oder sichtbare Flammen entstehen.
Die T100 Waermebild-Monitoring-Kamera von AVIAN ist fuer industrielle Brandvermeidung und Condition Monitoring gebaut. Sie kombiniert Waermebild und RGB-Video, lernt normales Temperaturverhalten in ueberwachten Zonen, filtert Stoerereignisse, zeichnet Ereignisse auf und leitet Alarme an Teams oder Steuerungen weiter. Weitere Anbieter fuer festes Thermomonitoring sind Teledyne FLIR, Optris, Fotric, Infrared Cameras Inc. und andere industrielle Bildgebungslieferanten.
Verwenden Sie Infrarot-Waermebild-Monitoring, wenn:
- Braende oft durch Reibung, Ueberhitzung, elektrischen Widerstand, Materialerwaermung oder Prozessabweichung beginnen.
- Eine Oberflaeche direkt sichtbar ist.
- Das Team kontinuierliche Abdeckung ausserhalb manueller Inspektionsrunden braucht.
- Der Alarm Wartung, Bedienerverifikation oder automatische Anlagenabschaltung unterstuetzen soll.
- Dasselbe System Brandvermeidung und zustandsbasierte Instandhaltung unterstuetzen kann.
Gute Anwendungen sind:
- Lager, Motoren, Getriebe, Riemen, Rollen und Umlenkungen.
- Schaltschranke, Sammelschienen, Kabelschuhe, Schaltanlagen und Transformatoren.
- Foerderer, Uebergabepunkte, Rutschen, Trichter und Staubabsaugleitungen.
- Biomasse-, Recycling-, Abfall-, Schrott-, Kohle-, Pellet- und Schuettguthalden.
- Oefen, Trockner, Brennoefen, Pressen und Prozessheizer.
- Batterieracks, Schaltschranke, Wechselrichter, Transformatoren und Ladebereiche.
Vor- und Nachteile von Infrarot-Waermebild-Monitoring
| Vorteile | Nachteile |
|---|---|
| Erkennt ungewoehnliche Waerme vor Rauch oder Flamme | Benotigt Sichtlinie zur Oberflaeche |
| Deckt viele sichtbare Anlagen von einem Montagepunkt ab | Emissivitaet, Reflexionen, Entfernung und Winkel beeinflussen Messungen |
| Nuetzlich fuer Brandvermeidung und Instandhaltung | Braucht Zonendesign und Alarmstrategie |
| Kann mit RGB-Video visuellen Kontext liefern | Sieht nicht in geschlossene Geraete oder verdeckte Zellen hinein |
| Kann mit SPS, VMS, SMS, WhatsApp oder Alarmen integriert werden | Kein Ersatz fuer normgerechte Brandmeldeplanung |
Empfehlung: Verwenden Sie Thermomonitoring dort, wo das frueheste nuetzliche Signal Waerme ist. Es ist eine der staerksten Praeventionsebenen fuer Industriemaschinen, Materialhandling, elektrische Anlagen und Lagerhalden.
Temperaturfuehler, RTDs und Thermoelemente
Temperaturfuehler messen einen Punkt. Sie koennen Kontaktfuehler, Thermoelemente, RTDs, Thermistoren, Temperaturschalter oder Transmitter sein. Anbieter sind unter anderem AutomationDirect, Rosemount, WIKA, Endress+Hauser, Omega, Tel-Tru, ifm und viele weitere.
Verwenden Sie Fuehler, wenn:
- Das Risiko an einen bekannten Prozesspunkt gebunden ist.
- Eine Steuerung genaue Temperaturdaten braucht.
- Der Sensor direkt in oder an der Anlage montiert werden kann.
- Die Anlage Abschaltlogik an einen konkreten Messpunkt koppeln muss.
Beispiele sind Ofenzonen, Trockner, Tanks, Lager mit zugaenglichen Gehaeusen, Rohrflaechen, Hydrauliksysteme, Prozessbehaelter oder interne Maschinenpunkte.
Vor- und Nachteile von Temperaturfuehlern
| Vorteile | Nachteile |
|---|---|
| Genau an einem bekannten Punkt | Misst nur dort, wo er installiert ist |
| Einfach in SPS und Steuerungssysteme zu integrieren | Benoetigt Kontakt, Zugang oder Prozesseingriff |
| Niedrigere Sensorkosten als kamerabasierte Systeme | Fuer breite Abdeckung koennen viele Punkte noetig sein |
| Gut fuer Steuerung und Abschaltlogik | Kann unbekannte Hotspots in der Naehe verpassen |
Empfehlung: Verwenden Sie Fuehler, wenn der Hotspot bekannt und wiederholbar ist. Verwenden Sie Waermebildkameras, wenn das Risiko ueber eine groessere Flaeche auftreten kann oder Kontaktsensoren zu viele Punkte erfordern wuerden.
Lineare Waermedetektion
Lineare Waermedetektion nutzt ein waermeempfindliches Kabel entlang eines Pfads. Es kann Waerme an jeder Stelle der Kabelstrecke erkennen. Das macht sie nuetzlich fuer Foerderer, Tunnel, Kabeltrassen, Regale, Tankraender, Staubabsaugung, industrielle Aussenbereiche und Orte, an denen Punktmelder nicht praktikabel sind.
Anbieter sind unter anderem Protectowire, Thermocable ProReact, Fike, Kidde Fenwal, Patol und weitere.
Verwenden Sie lineare Waermedetektion, wenn:
- Die Gefahr einem Pfad folgt.
- Die Umgebung schmutzig, feucht, staubig oder schwer zugaenglich ist.
- Einfache ueberwachte Detektion ueber Distanz benoetigt wird.
- Ein Festtemperaturalarm fuer das Risiko ausreicht.
Manche Systeme sind nach einem Alarm nicht ruecksetzbar. Andere sind ruecksetzbar und koennen Temperaturortung oder Voralarmverhalten liefern. Die richtige Wahl haengt von Gefahr und Wartungskonzept ab.
Vor- und Nachteile linearer Waermedetektion
| Vorteile | Nachteile |
|---|---|
| Kontinuierliche Abdeckung entlang einer Strecke | Waerme muss meist das Kabel erreichen |
| Funktioniert in rauen Bereichen, in denen Rauchmelder Probleme haben | Kabel kann durch Wartung oder Prozessaktivitaet beschaedigt werden |
| Nuetzlich fuer Foerderer, Kabeltrassen, Tunnel und Regale | Standortgenauigkeit haengt vom Systemtyp ab |
| Einfache Integration in Brandmeldeanlagen | Kein breitflaechiges Temperaturbildsystem |
Empfehlung: Verwenden Sie lineare Waermedetektion fuer pfadbasierte Gefahren und raue Bereiche. Kombinieren Sie sie mit Thermomonitoring, wenn Sie auch fruehere Temperaturtrends oder visuellen Kontext brauchen.

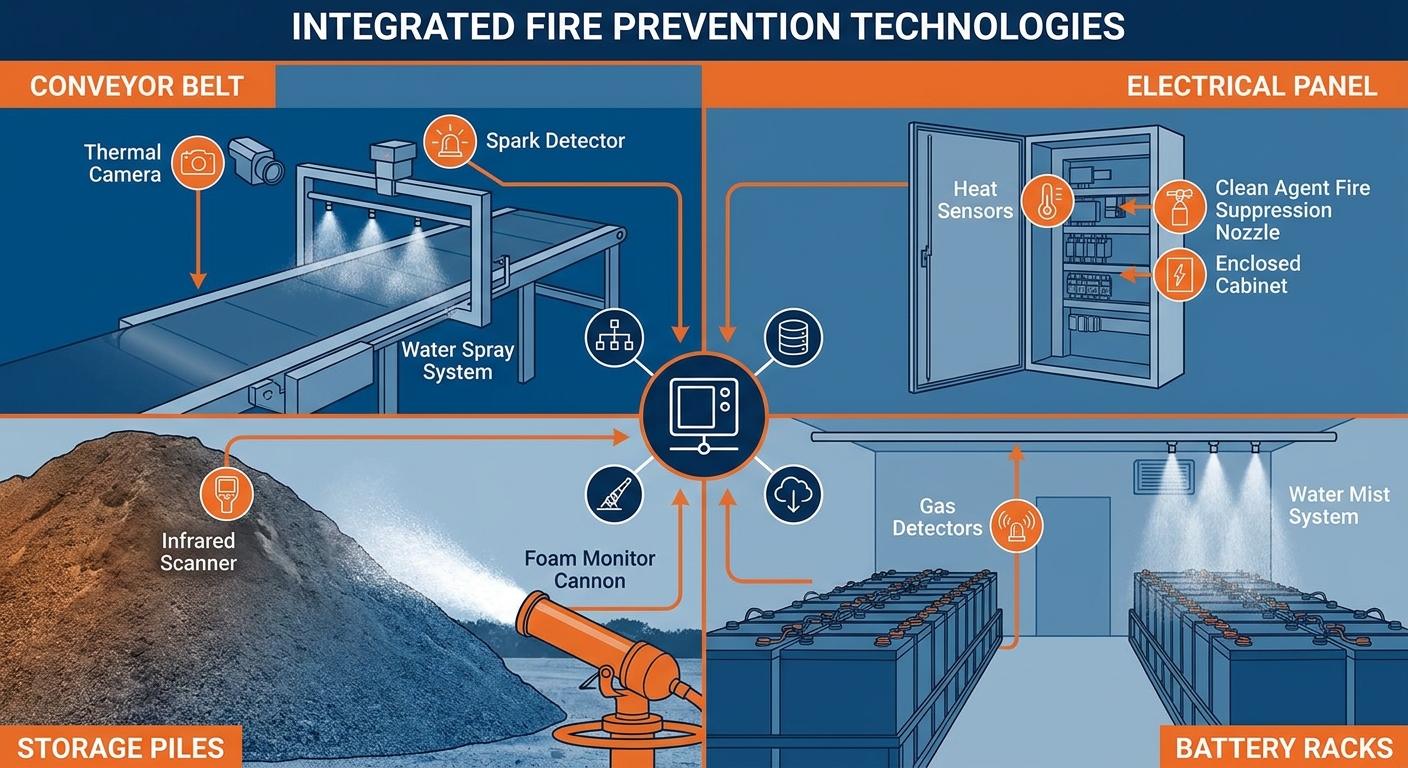

Welche Technologie fuer welche Umgebung?
| Umgebung | Praktischer Detektions-Stack | Warum |
|---|---|---|
| Saegewerke und Holzprodukte | Thermomonitoring, Funken- oder Glutdetektion, videobasierte Rauch- und Flammenerkennung, Staubabsaugungskontrollen, Rauchdetektion wo passend | Braende beginnen oft mit Reibung, heissen Lagern, feststeckendem Material, Funken, Staub oder Leitungsereignissen |
| Recycling und Abfall | Thermomonitoring fuer Halden und Foerderer, videobasierte Branderkennung, Gasdetektion bei Batterien oder Chemikalien, Rauchdetektion in geschlossenen Bereichen | Heisses Material und Batterien koennen bereits beschaedigt ankommen, und Braende starten oft in Halden oder Prozessanlagen |
| Batteriespeicher | BMS, Gas- oder Off-Gas-Detektion, Rauch oder ASD, Thermomonitoring, Lueftung, Loeschung, Notfallplanung | BESS-Fehler koennen Waerme, Off-Gas, Rauch, brennbare Gase, Wiederentzuendung und Einsatzrisiken umfassen |
| Oel, Gas und Chemie | Gasdetektion, Flammendetektion, Fire-and-Gas-Zentralen, Thermomonitoring fuer ausgewaehlte Anlagen, ASD oder Rauchdetektion in Gebaeuden | Flammen- und Gasereignisse koennen sich schnell entwickeln und brauchen geplante Abschaltlogik |
| Lager und Bereiche mit hohen Decken | Strahlrauchmelder, ASD, videobasierte Branderkennung, Rauchdetektion, Thermomonitoring fuer Ladegeraete, Schaltschranke und Hochrisikolagerung | Deckenrauchmelder koennen spaet reagieren, wenn Rauch verduennt oder mit Luftstroemung bewegt wird |
| Rechenzentren und elektrische Raeume | ASD, punktfoermige Rauchdetektion, Thermomonitoring fuer Schaltschranke und Energieanlagen, Temperaturfuehler an kritischen Anlagen | Fruehe Rauchwarnung ist wichtig, aber elektrische Waerme kann vor Rauch auftreten |
| Foerderer und Materialhandling | Thermomonitoring, lineare Waermedetektion, Funken- oder Glutdetektion, videobasierte Branderkennung | Reibung, blockierte Rollen, Bandschlupf und heisses Material sind haeufige Vorlaeufer |
| Kuehllager | Fuer Kaltumgebungen geeignetes ASD, Strahl- oder Rauchdetektion wo passend, Thermomonitoring fuer elektrische und mechanische Anlagen | Kalte Luftstroemung und Zugangsprobleme erschweren Standarddetektion |
| Lackierkabinen und Loesungsmittelbereiche | Flammendetektion, Gasdetektion, Lueftungsverriegelung, zugelassene elektrische Auslegung | Brennbare Daempfe und schnelle Flammenentwicklung sind Hauptgefahren |
| Aussenlager und Schuettguthalden | Thermomonitoring, videobasierte Branderkennung, Kontrollrundgaenge, Wasser- oder Loeschplanung | Rauch bewegt sich mit Wind, und Waerme kann im Material entstehen, bevor offene Flammen sichtbar sind |
Ein praktischer Auswahlprozess
Beginnen Sie mit einer Risikokarte, nicht mit einer Geraeteliste.
- Glaubwuerdige Brandszenarien identifizieren. Listen Sie konkrete Entstehungswege auf: heisses Lager, Bandschlupf, elektrischer Fehler, Batterie-Off-Gas, Loesungsmitteldampf, Staubentzuendung, Heissarbeit, Prozessueberhitzung, Selbsterwaermung von Halden oder Blitzschlag.
- Das frueheste nuetzliche Signal waehlen. Wenn das erste nuetzliche Signal Waerme ist, verwenden Sie Thermomonitoring oder Fuehler. Wenn es Gas ist, verwenden Sie Gasdetektion. Wenn es Rauch ist, verwenden Sie Rauchmelder oder ASD. Wenn es Flamme ist, verwenden Sie Flammendetektion. Wenn es sichtbarer Rauch oder sichtbare Flamme in einer Szene ist, verwenden Sie videobasierte Branderkennung.
- Die Umgebung pruefen. Staub, Feuchtigkeit, Luftstroemung, Vibration, Sonnenlicht, Dunkelheit, korrosive Gase, Nassreinigung, Ex-Zonen und Wartungszugang koennen sonst gute Technologien ausschliessen.
- Die Alarmaktion definieren. Ein guter Alarm sagt, was danach passiert. Bediener benachrichtigen, Foerderer abschalten, Lueftung oeffnen, Energie isolieren, Loeschanlage ausloesen, Wartung schicken oder evakuieren.
- In die Anlage integrieren. Entscheiden Sie, ob das Signal an Brandmeldezentrale, SPS, SCADA, VMS, Instandhaltungssystem, SMS, WhatsApp oder Leitstelle geht.
- Pruefung und Wartung planen. Kalibrierung, Reinigung, Testlampen, Rauchtests, Filterwechsel, Kamerareinigung und Alarmuebungen entscheiden, ob das System auch nach fuenf Jahren noch funktioniert.
Das teuerste Detektionssystem ist das, dem niemand vertraut. Die besten Systeme sind spezifisch genug, um echte Risiken zu erkennen, und praktisch genug, dass Bediener darauf reagieren.
Wo AVIAN passt
AVIAN konzentriert sich auf den frueheren Teil der Brandentwicklung: ungewoehnliche Waerme, sichtbaren Rauch und sichtbare Flammen in Industrieumgebungen.
Verwenden Sie AVIAN T100 Thermomonitoring, wenn das Risiko mit Waerme beginnt: Lager, Motoren, Riemen, Rollen, Schaltschranke, Foerderer, Leitungen, Halden, Batterien, Oefen, Trockner oder andere Anlagen, die heisslaufen koennen, bevor ein Brand entsteht.
Verwenden Sie AVIAN Vision, wenn Sie bereits brauchbare CCTV-Abdeckung haben und KI-basierte Rauch- und Flammenerkennung ueber sichtbare Kamerafeeds einsetzen moechten.
In vielen Anlagen ist beides richtig:
| AVIAN-Ebene | Am besten geeignet fuer | Beispielalarm |
|---|---|---|
| AVIAN T100 Thermomonitoring | Ungewoehnliche Oberflaechenwaerme vor Rauch oder Flamme erkennen | "Temperatur am Foerdererlager steigt ueber die gelernte Basislinie" |
| AVIAN Vision | Sichtbaren Rauch oder sichtbare Flammen auf vorhandenen Kameras erkennen | "Rauchfahne ueber Lagerhalde erkannt" |
AVIAN ersetzt nicht jede vorgeschriebene Brandmeldeanlage, Gasdetektion, Loeschanlage oder Notfallplanung. Es ergaenzt industrielle Sichtbarkeit dort, wo Standardmelder das frueheste operative Signal oft verpassen.
Wenn Sie Technologien fuer Brandvermeidung und Branderkennung in einer Industrieanlage bewerten, kontaktieren Sie das AVIAN-Team. Wir helfen dabei, Brandrisiken zu kartieren, zu entscheiden, wo Thermomonitoring oder KI-basierte Videodetektion Mehrwert schafft, und zu zeigen, wie AVIAN neben vorhandener Brandmeldeanlage, Gasdetektion und Loeschtechnik passt.
Neue AVIAN Insights direkt in Ihr Postfach
Wir senden Ihnen praxisnahe Hinweise zu industriellem Brandschutz, Wärmeüberwachung und Erkenntnissen aus Kundenprojekten. Kein Rauschen.
